Descrizione Prodotto
Serie 76
Giunto idraulico push-pull (acciaio)
ISO-7241-A, valvola a fungo, ISO8434-1
Questa serie EH è intercambiabile con le serie STUCCHI I-IP, FASTER CPV, FASTER CNV, PARKER 4200, PIONEER 2000, DNP PPV1, DIXON AG, VOSWINKEL HP, SAFEWAY S40, FASTER PV e FASTER NV. Raccordi per montaggio a pannello conformi alla norma ISO 7241-1 Serie A, progettati per il collegamento di tubi flessibili. Sono dotati di sicurezza antistrappo per prevenire danni al tubo in caso di scollegamento accidentale. Ampia gamma di adattatori filettati disponibili per opzioni di installazione versatili.
Femmina
| L/Light-Duty, altre filettature/estremità di raccordo sono disponibili su richiesta | ||||||
| Art. n. | Dimensioni del corpo (pollici) | Ls(mm) | Li(mm) | B(mm) | Altezza (mm) | T |
| HFSMC7612-M14X1.5-08L | 1/2'' | 72 | 10 | 8 | S27 | M14X1.5 |
| HFSMC7612-M16X1.5-10L | 1/2'' | 73 | 11 | 10 | S27 | M16X1.5 |
HFSMC7612-M18X1.5-12L | 1/2'' | 73 | 11 | 12 | S27 | M18X1.5 |
HFSMC7612-M22X1.5-15L | 1/2'' | 74 | 12 | 15 | S27 | M22X1.5 |
HFSMC7612-M26X1.5-18L | 1/2'' | 74 | 12 | 18 | S27 | M26X1.5 |
| S/Per impieghi gravosi, altre filettature/estremità di raccordo sono disponibili su richiesta | ||||||
| Art. n. | Dimensioni del corpo (pollici) | Ls(mm) | Li(mm) | B(mm) | Altezza (mm) | T |
| HFSMC7612-M14X1.5-06S | 1/2'' | 74 | 12 | 6 | S27 | M14X1.5 |
| HFSMC7612-M16X1.5-08S | 1/2'' | 74 | 12 | 8 | S27 | M16X1.5 |
HFSMC7612-M18X1.5-10S | 1/2'' | 74 | 12 | 10 | S27 | M18X1.5 |
HFSMC7612-M20X1.5-12S | 1/2'' | 74 | 12 | 12 | S27 | M20X1.5 |
HFSMC7612-M24X1.5-16S | 1/2'' | 76 | 14 | 16 | S27 | M24X1.5 |
| Art. n. | Dimensioni del corpo (pollici) | Ls(mm) | Li(mm) | B(mm) | Altezza (mm) | T |
| HFSFC7612-1/2" | 1/2'' | 70 | 12 | 10 | S27 | 1/2''BSPP (NPT) |
| HFSFC7612-3/4"UNF | 1/2'' | 70 | 12 | 10 | S27 | 3/4''UNF |
| HFSFC7612-3/8"UNF | 1/2'' | 70 | 12 | 10 | S27 | 3/8''UNF |

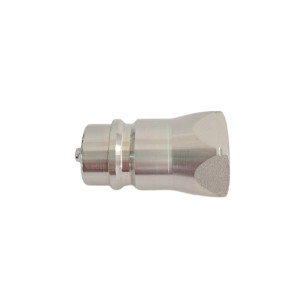

Maschio
| L/Light-Duty, altre filettature/estremità di raccordo sono disponibili su richiesta | ||||||
| Art. n. | Dimensioni del corpo (pollici) | Lp(mm) | Li(mm) | B(mm) | CV (mm) | T |
| HFSMP7612-M14X1.5-08L | 1/2'' | 57 | 10 | 8 | S27 | M14X1.5 |
| HFSMP7612-M16X1.5-10L | 1/2'' | 58 | 11 | 10 | S27 | M16X1.5 |
HFSMP7612-M18X1.5-12L | 1/2'' | 58 | 11 | 12 | S27 | M18X1.5 |
HFSMP7612-M22X1.5-15L | 1/2'' | 59 | 12 | 15 | S27 | M22X1.5 |
HFSMP7612-M26X1.5-18L | 1/2'' | 59 | 12 | 18 | S27 | M26X1.5 |
S/Per impieghi gravosi, altre filettature/estremità di raccordo sono disponibili su richiesta |
Art. n. | Dimensioni del corpo (pollici) | Lp(mm) | Li(mm) | B(mm) | CV (mm) | T |
HFSMP7612-M14X1.5-06S | 1/2'' | 74 | 12 | 6 | S27 | M14X1.5 |
HFSMP7612-M16X1.5-08S | 1/2'' | 74 | 12 | 8 | S27 | M16X1.5 |
HFSMP7612-M18X1.5-10S | 1/2'' | 74 | 12 | 10 | S27 | M18X1.5 |
HFSMP7612-M20X1.5-12S | 1/2'' | 74 | 12 | 12 | S27 | M20X1.5 |
HFSMP7612-M24X1.5-16S | 1/2'' | 76 | 14 | 16 | S27 | M24X1.5 |
| Art. n. | Dimensioni del corpo (pollici) | Lp(mm) | Li(mm) | B(mm) | CV (mm) | T |
| HFSFP7512-1/2" | 1/2'' | 44 | 12 | 10 | S27 | 1/2''BSPP (NPT) |
| HFSFP7512 -3/4" UNF | 1/2'' | 44 | 12 | 10 | S27 | 3/4''UNF |
| HFSFP7512 -3/8"UNF | 1/2'' | 44 | 12 | 10 | S27 | 3/8''UNF |
HFSFP6612-1/2" | 1/2'' | 44 | 12 | 10 | S27 | 1/2''BSPP (NPT) |
HFSFP6612 -3/4" UNF | 1/2'' | 44 | 12 | 10 | S27 | 3/4''UNF |
HFSFP6612 -3/8"UNF | 1/2'' | 44 | 12 | 10 | S27 | 3/8''UNF |
